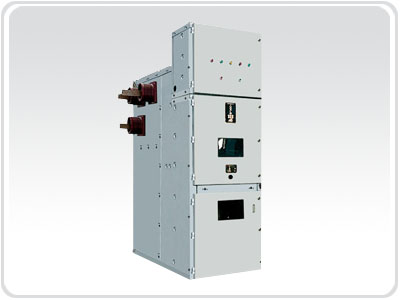

KYN28A-12（Z）/GZS鎧裝型移開式交流金屬封閉開關設備
發布時間：2009/10/2
游覽量3999
KYN28A-12(Z)(GZS1)鎧裝型移開式交流金屬封閉開關設備，系3.6~12千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。本開關柜滿足IEC298、GB3906等標準要求。具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在封合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能。既可配用ABB公司的VD4真空斷路器，又可配用國內產VS1（ZN63）等真空斷路器，實為一種性能優越的配電裝置。此產品主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。
該產品經過改進設計后還可適用于海洋石油平臺,滿足海洋"防鹽霧、防霉變、防潮濕"三防要求。
主要結構特點：
1、柜體外殼選用進口敷鋁鋅板，抗氧化，抗腐蝕；
2、手車采用中置式結構，確保了動靜觸頭的配合，手車互換性好；
3、采用關門操作，具有可靠的機械聯鎖機構，滿足“五防”要求；
4、電纜室空間大，電纜安裝高度大于800mm，并可安裝18根單芯電纜；
5、可移開部分（手車）采用落地式周轉小車，靈活、可靠、檢修方便；
6、手車采用加強絕緣，從而避免相間發生擊穿的可能性；
7、各隔室均設有瀉壓通道，可以經受內部故障電弧，各隔室間采用金屬隔板，從而避免了事故的擴大蔓延。
8、開關柜可滿足大容量的要求，可達到額定電流5000A，開斷50kA。

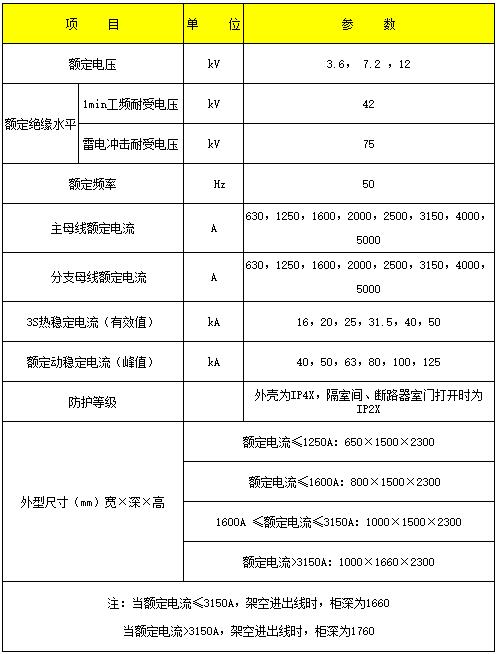

基本技術參數:
